theme详解[二]

# 3. 实操与代码解析 🛠️💻

# 3.1 代码结构解析

本节我们聚焦 theme.json 的三大核心:layouts、placement、widgets,帮助你理解 Ambari 配置页面自定义 UI 的渲染原理。

# 3.1.1 layouts 结构

layouts 决定了每个配置页面的布局方式,主要包括 tab 页、分区(sections)、以及更细粒度的 subsections。比如:

{
  "name": "default",
  "layouts": [
    {
      "name": "default",
      "tabs": [
        {
          "name": "ranger_admin_settings",
          "display-name": "Ranger Admin",
          "layout": {
            "tab-columns": "2",
            "tab-rows": "2",
            "sections": [
              {
                "name": "section-ranger-admin",
                "display-name": "Ranger Admin",
                "section-columns": "2",
                "section-rows": "3",
                "subsections": [
                  {
                    "name": "subsection-ranger-db-row1-col1",
                    "row-index": "0",
                    "column-index": "0"
                  }
                ]
              }
            ]
          }
        }
      ]
    }
  ]
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

提示

tabs 字段是数组,意味着你可以自定义多个 tab 页(比如基础、数据库、认证等),不仅限于 ADVANCED。

tab 多页布局示意

  • tab-columns 和 tab-rows 用于定义页面网格系统,控制控件分布的行列。

  • sections 代表页面的大分区,每个 section 负责一个配置功能块,可以包含多个子项。

section 分区示意

  • row-index 和 column-index 明确 section 在页面中的具体位置

  • subsections 则更细粒度地定义每个 section 里的行列结构,对应实际表单控件的落点。

subsection 行列结构示意

# 3.1.2 placement 字段解析

placement 用于将配置项精准绑定到页面布局的具体位置。每个配置项需声明其落在 subsection 的哪个单元格:

"placement": {
"configuration-layout": "default",
"configs": [
{
"config": "admin-properties/DB_FLAVOR",
"subsection-name": "subsection-ranger-db-row1-col1"
}
]
}
1
2
3
4
5
6
7
8
9
  • config:指定具体配置项(如 admin-properties/DB_FLAVOR)。
  • subsection-name:定义该配置项落在哪个布局区域。

笔记

这种分离式绑定方式让布局和业务解耦,灵活适配各种大规模配置页面场景。

# 写法补充

config 的写法即“配置文件类型/属性名”模式:

<config-type>/<property-name>
1
  • config-type:如 ranger-env、admin-properties 等,对应实际 Ambari 配置文件。
  • property-name:具体属性,例如 db_user、DB_FLAVOR。
# 示例细解

placement config 示例


{
  "config": "admin-properties/DB_FLAVOR",
  "subsection-name": "subsection-ranger-db-row1-col1"
},{
"config": "ranger-env/create_db_dbuser",
"subsection-name": "subsection-ranger-db-row2"
}

1
2
3
4
5
6
7
8
9
  • admin-properties/DB_FLAVOR 会渲染到数据库相关区域。
  • ranger-env/create_db_dbuser 显示于其它配置区块,并可用于控制其他配置项的显示逻辑(如 visible)。

提示

subsection-name 决定 UI 位置,config 决定数据源,两者相互解耦更易扩展。


# 3.1.3 widgets 字段解析

widgets 决定了每个配置项的控件类型(如下拉框、文本框、开关等),极大提升了页面交互体验。

"widgets": [
{
"config": "admin-properties/DB_FLAVOR",
"widget": {
"type": "combo"
}},
{
"config": "admin-properties/db_user",
"widget": {
"type": "text-field"
}
}
]
1
2
3
4
5
6
7
8
9
10
11
12
13
  • type 控件类型(combo:下拉选择,text-field:文本输入)

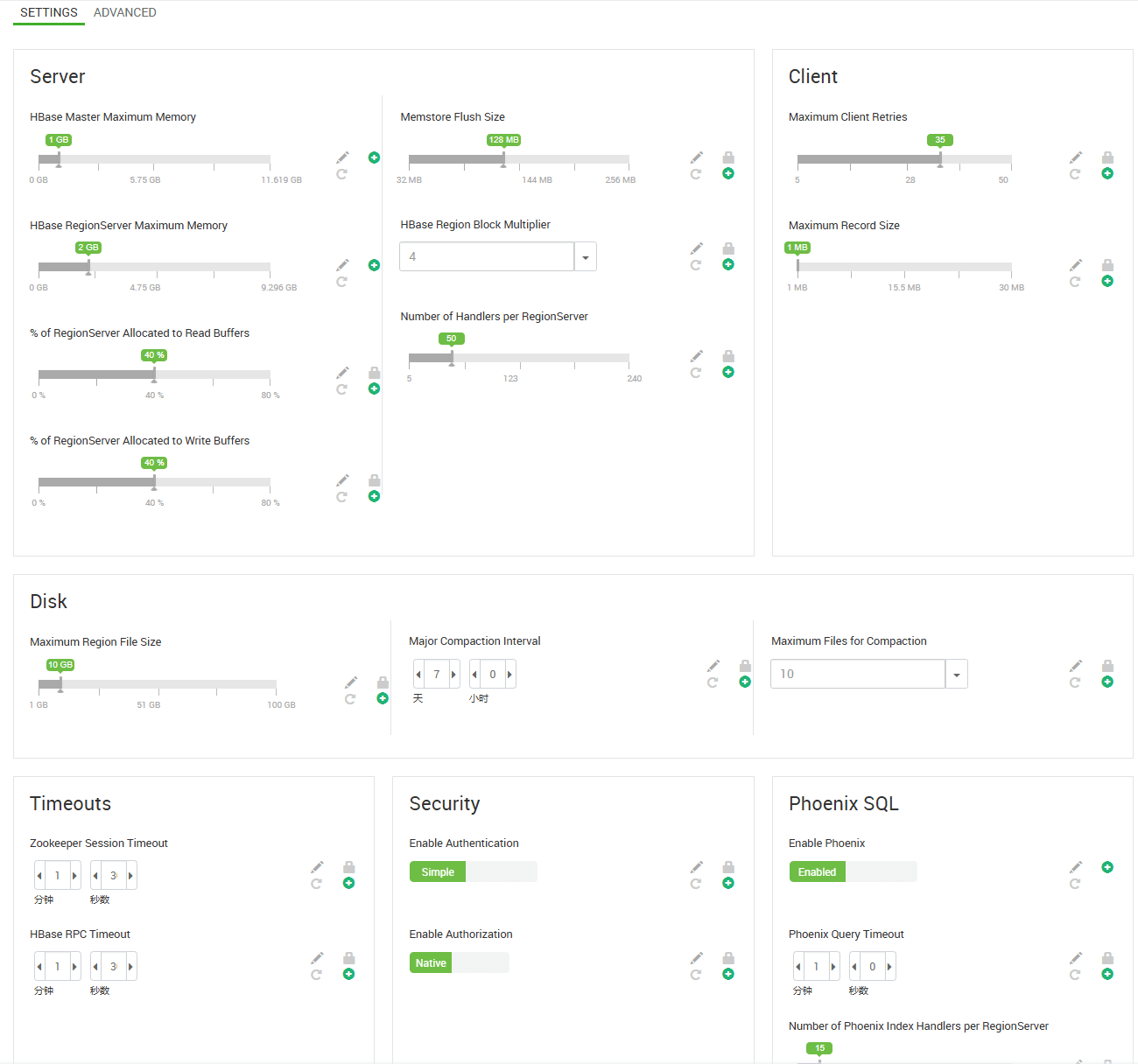

页面效果如 HBase 服务配置页:

widgets 控件类型示意


# 3.2 实操演示

下面以实际场景展示如何新建并应用 theme.json 主题,实现 Ambari 服务自定义 UI。

# 3.2.1 准备工作

  1. 配置 metainfo.xml 在 metainfo.xml 中引入主题:

    <metainfo>
      <themes>
        <theme>
          <fileName>theme_version_2.json</fileName>
          <default>true</default>
        </theme>
      </themes>
    </metainfo>

    1
    2
    3
    4
    5
    6
    7
    8

    指定 theme_version_2.json 为默认主题文件。

  2. 创建 theme.json 文件 路径通常为 resources/stacks/BIGTOP/3.2.0/services/你的服务/themes/theme_version_2.json。

    典型模板结构:

    {
      "name": "default",
      "description": "Default theme for XXX service",
      "configuration": {
        "layouts": [
          {
            "name": "default",
            "tabs": [
              {
                "name": "ranger_admin_settings",
                "display-name": "XXXXX",
                "layout": {
                  "tab-columns": "2",
                  "tab-rows": "2",
                  "sections": [
                    {
                      "name": "section-ranger-admin",
                      "display-name": "XXXXXX",
                      "row-index": "0",
                      "column-index": "0",
                      "row-span": "3",
                      "column-span": "2",
                      "subsections": [
                        {
                          "name": "subsection-xx-db-row1-col1",
                          "row-index": "0",
                          "column-index": "0"
                        }
                      ]
                    }
                  ]
                }
              }
            ]
          }
        ],
        "placement": {
          "configuration-layout": "default",
          "configs": [
            {
              "config": "admin-properties/DB_FLAVOR",
              "subsection-name": "subsection-ranger-db-row1-col1"
            }
          ]
        },
        "widgets": [
          {
            "config": "admin-properties/DB_FLAVOR",
            "widget": {
              "type": "combo"
            }
          }
        ]
      }
    }

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55

提示

建议采用统一命名规则(如 subsection-业务-行-列),便于团队协作和后续维护。

# 3.2.2 应用主题

编辑好 theme.json 后,放到目标目录或重新打包后,重启 Ambari 服务:

ambari-server restart
1

重启后登录界面,即可体验新主题布局与控件交互效果。

# 4. 最佳实践与技巧 💡

  • 利用 depends-on 实现动态 UI:通过 depends-on 动态联动字段,让页面只在需要时展示相关配置项,减少配置干扰。
  • 分层布局让 UI 更清晰:合理拆分 layouts > sections > subsections,让配置项归类更自然,用户体验更佳。
  • 合适选用 widgets 类型:不同属性类型选配合适控件(如 toggle/checkbox/combo),提升表单友好度,降低误操作风险。
  • 充分用好 property_value_attributes:比如定义只读、UI 专用、默认隐藏等行为,实现页面与后端松耦合,方便后期迭代。
