注意

本节内容仅适用于 Grafana 11.5.2 + Infinity 3.4.1 环境，其他版本插件的配置方式可能有所不同。

一、配置 Data Source

首先，在 Grafana 的 Infinity 数据源中填写 Ambari-Metrics 的 API 地址。
这里我们以 Namenode JVM 堆内存使用量(jvm.JvmMetrics.MemHeapCommittedM) 为例：

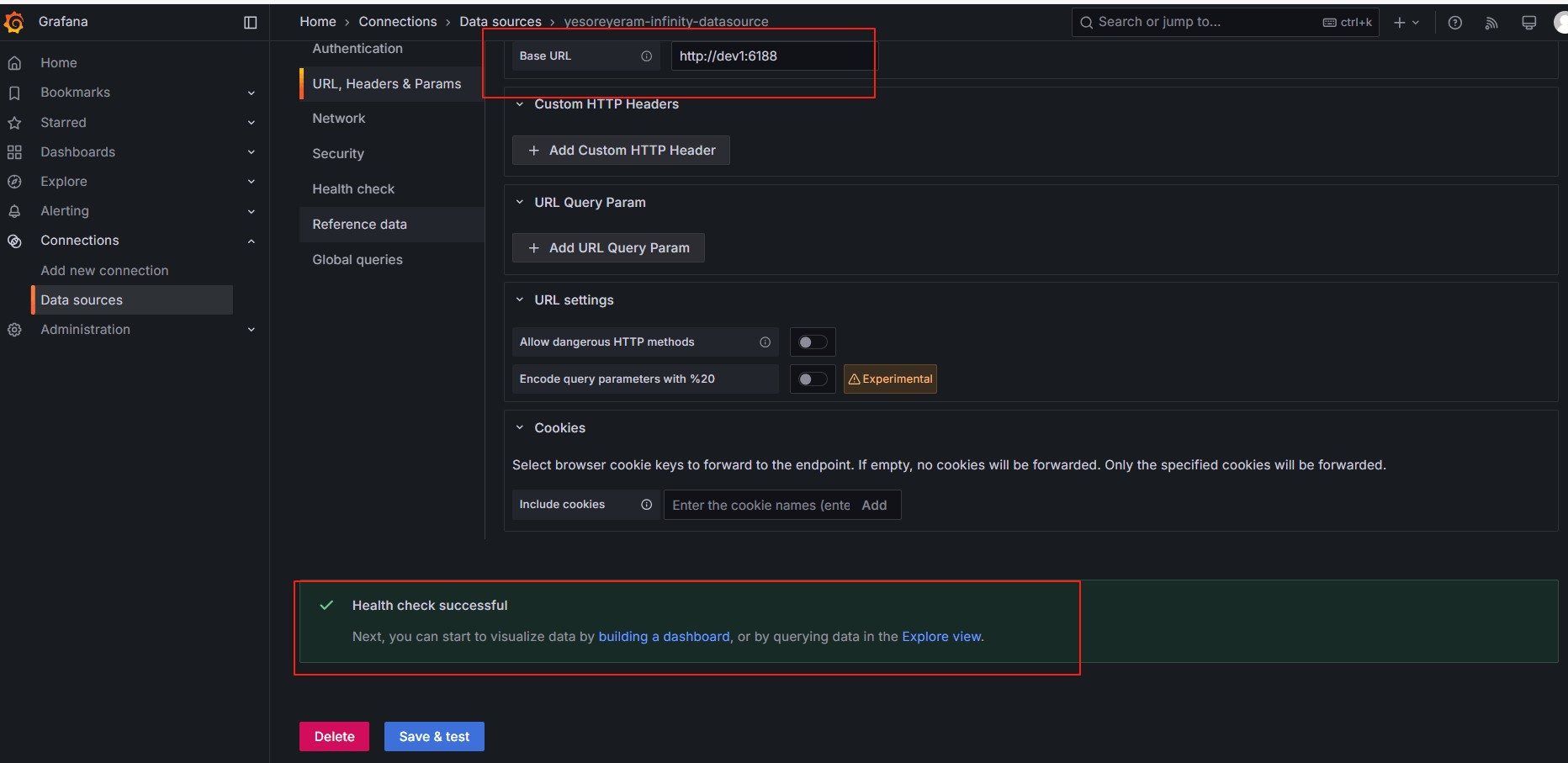

图：配置数据源 URL，确认 collector 地址

提示

如果不确定 AMS Collector 的位置，可以：

• 在 Ambari WebUI 查看 Metrics Collector 服务；
• 或者在节点上确认 6188 端口。

二、新建 Dashboard 与 Panel

新建一个 Dashboard，并在其中添加一个 Panel。

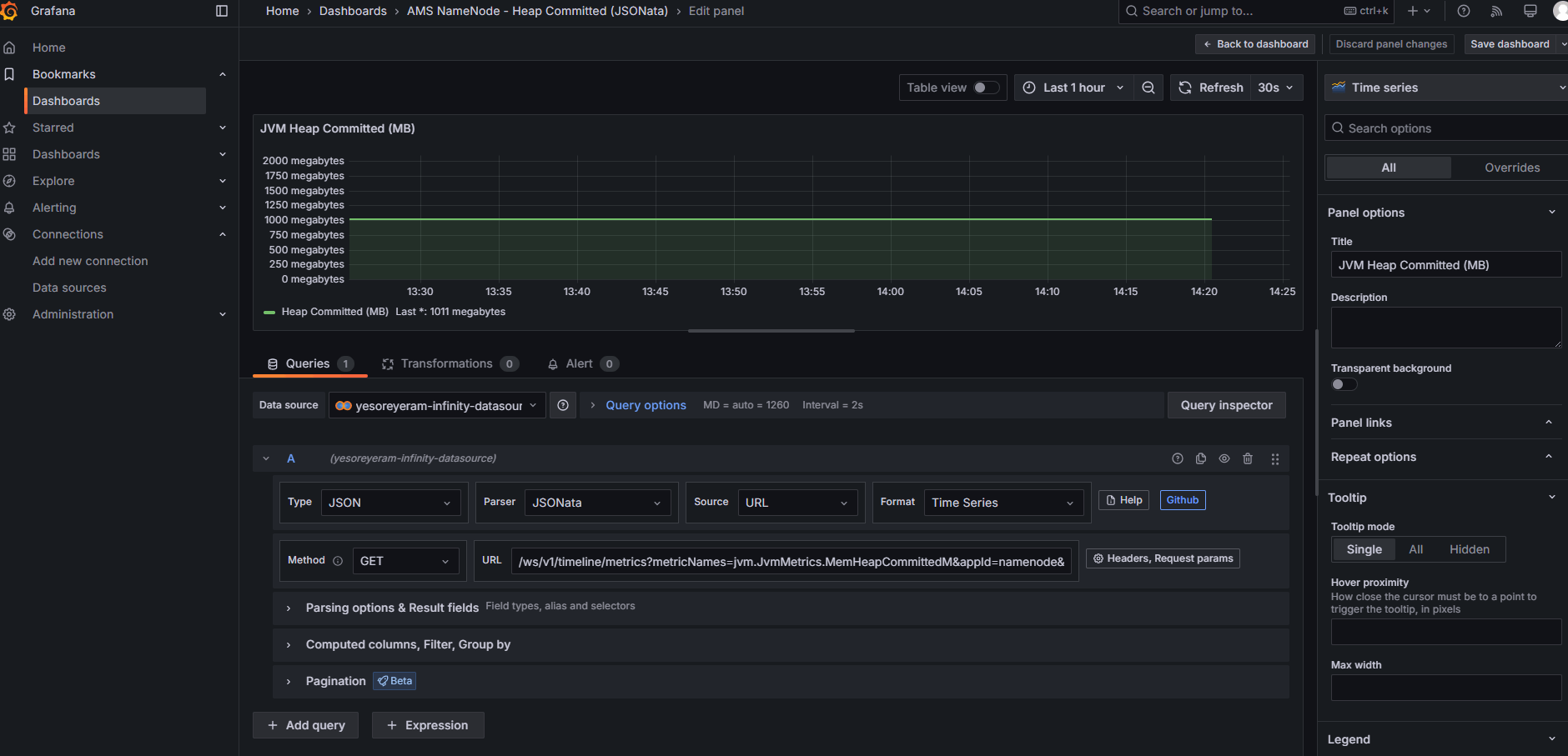

图：新建 Panel 并选择 Infinity 数据源

Step 1

进入 Dashboard 页面，点击 Add panel，并选择 Infinity 数据源。

Step 2

在 Query 配置界面：

• Type → JSON
• Parser → JSONata （语法更灵活，适合表达式转换）

Step 3

继续配置：

• Source → URL（通过 AMS API 获取数据）
• Format → Time Series（时序数据，Grafana 才能绘制曲线）

Step 4

填写 URL 示例：

/ws/v1/timeline/metrics?metricNames=jvm.JvmMetrics.MemHeapCommittedM&appId=namenode&startTime=${__from}&endTime=${__to}

${__from} 和 ${__to} 是 Grafana 的内置时间变量，会自动替换成面板的时间范围。

三、配置数据解析规则

Rows 配置

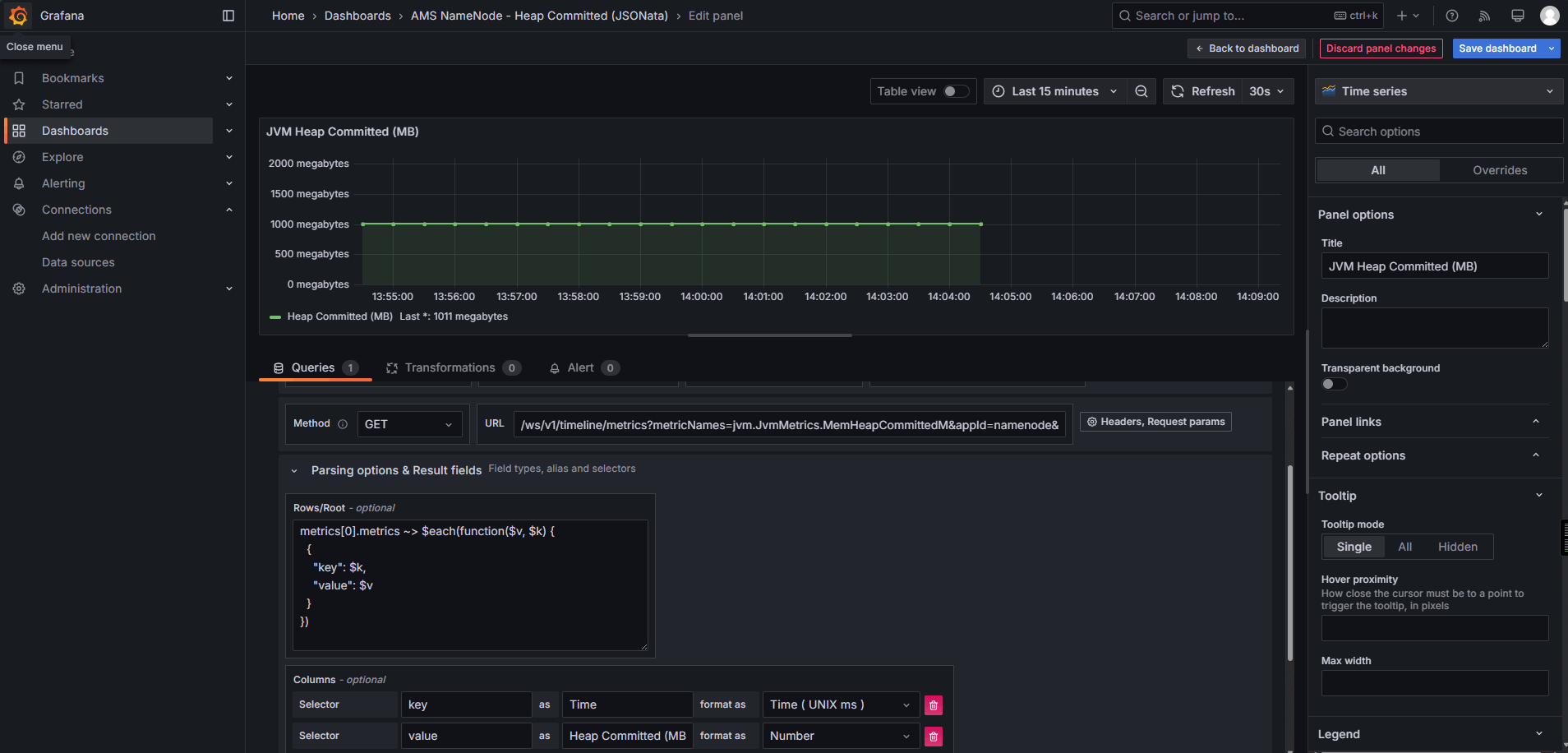

图：Query 配置界面，定义Rows配置

metrics[0].metrics ~> $each(function($v, $k) {
  {
    "key": $k,
    "value": $v
  }
})

• 将 JSON 中的 metrics 对象转换为键值对数组；
• 输出结果：[{key: 时间戳, value: 数值}, …]。

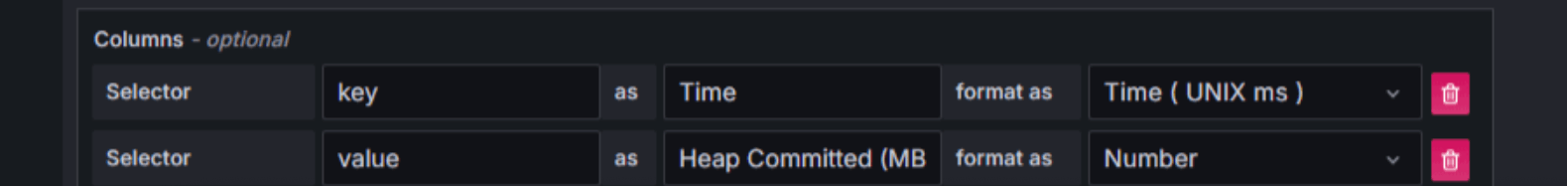

Columns 配置

• key → time（类型：timestamp_epoch）
• value → 指标值（类型：number）

四、验证 API 数据

在浏览器或命令行直接调用 API，确认返回结果：

http://dev1:6188/ws/v1/timeline/metrics?appId=namenode&endTime=1755853294640&metricNames=jvm.JvmMetrics.MemHeapCommittedM&startTime=1755849694640

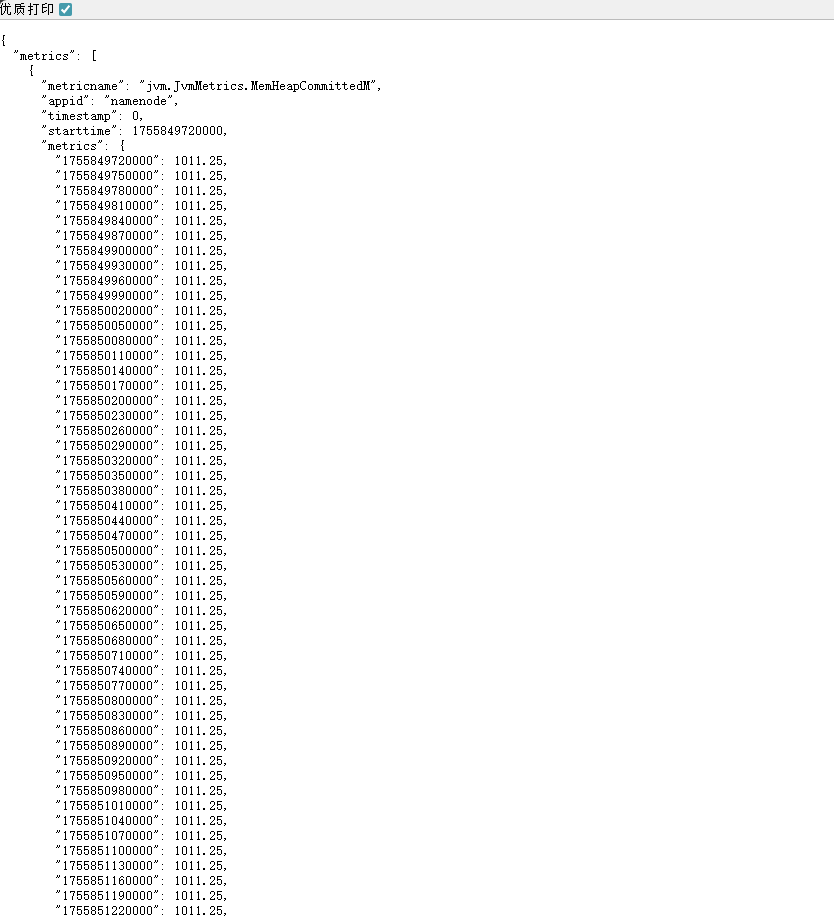

图：Ambari-Metrics API 返回的 JSON 数据结构

注意

• 时间戳是 毫秒级 Unix 时间戳，必须用 timestamp_epoch；
• 如果返回为空，请检查 appId 和 metricNames 是否正确。

五、展示单一指标效果

配置完成后，Grafana Panel 能正确显示一个 JVM 堆内存指标的曲线：

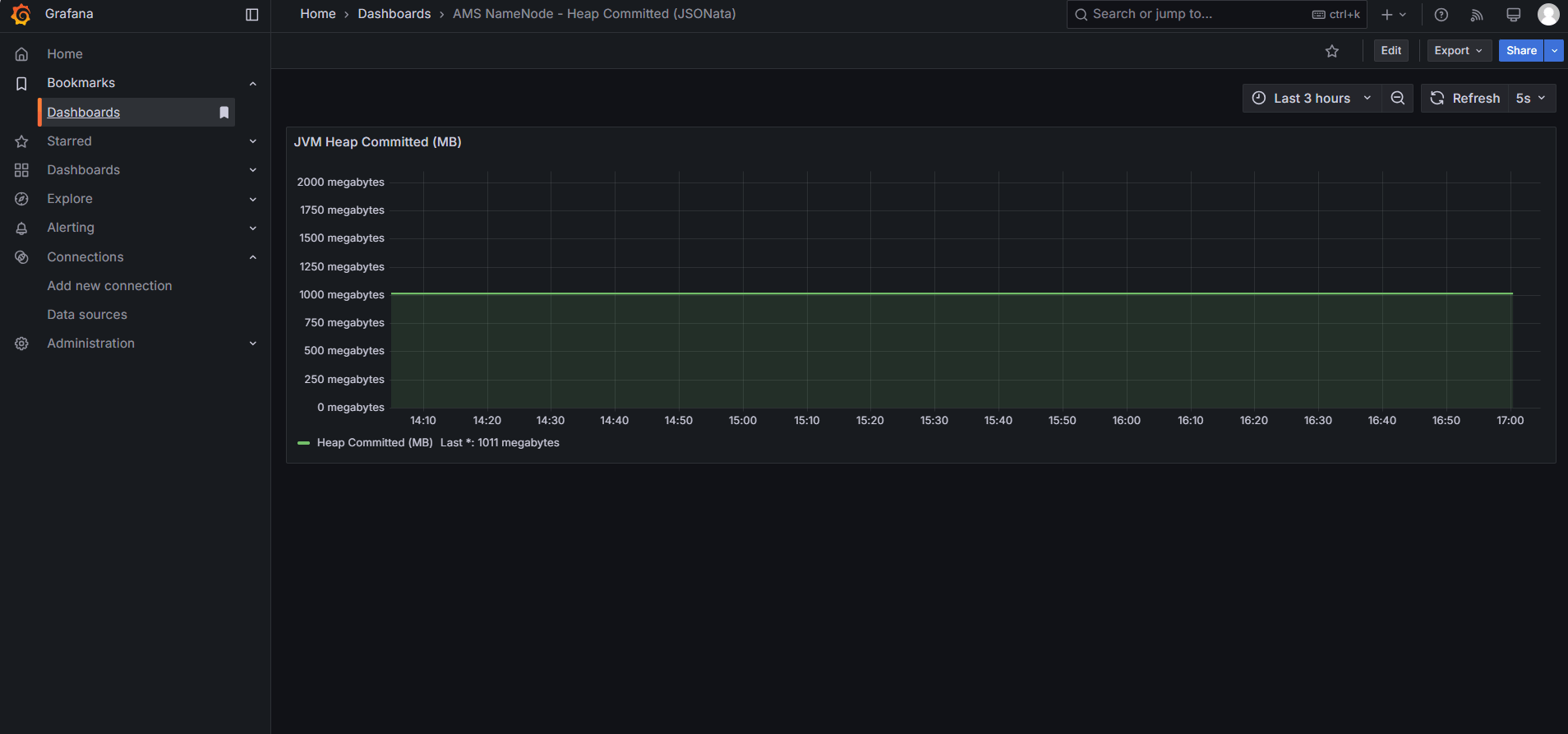

图：最终效果，一个 JVM 堆内存指标的时序曲线

思考

同样的方法也可以应用于 CPU、内存、磁盘 IO、HDFS、YARN 等 AMS 指标。

六、完整 Panel JSON 配置

完整的配置请浏览

• Panel JSON 配置示例
